উৎপত্তি স্থল: | শেনচেন, চীন |
পরিচিতিমুলক নাম: | NEWBRIDGE |
সাক্ষ্যদান: | CE,FCC |
মডেল নম্বার: | ND8110HF |
ন্যূনতম চাহিদার পরিমাণ: | 1 জোড়া |
---|---|
মূল্য: | Negotiation |
প্যাকেজিং বিবরণ: | প্যাকিং গ্রাহকের অনুরোধ দ্বারা কাজ করা যেতে পারে, সাধারণত শক্ত কাগজ ব্যবহার করা হয় |
ডেলিভারি সময়: | Quantiy এবং স্টকিং অনুযায়ী, পেমেন্ট পরে 3-4 দিন |
পরিশোধের শর্ত: | T/T, পশ্চিম ইউনিয়ন |
যোগানের ক্ষমতা: | বিভিন্ন পণ্য মতে, মাসিক আউটপুট ভিন্ন |
ইম্পিডেন্স: | 100Ω | আকার: | 113 * 80 * 28mm |
---|---|---|---|
বিদ্যুৎ সরবরাহ: | পাওয়ার অ্যাডাপ্টার: ডিসি 5V / 2A | অপারেটিং আর্দ্রতা: | 5% ~ 90% |
অপারেটিং তাপমাত্রা: | (-5 থেকে + 70 ℃) | ওজন: | 370g |

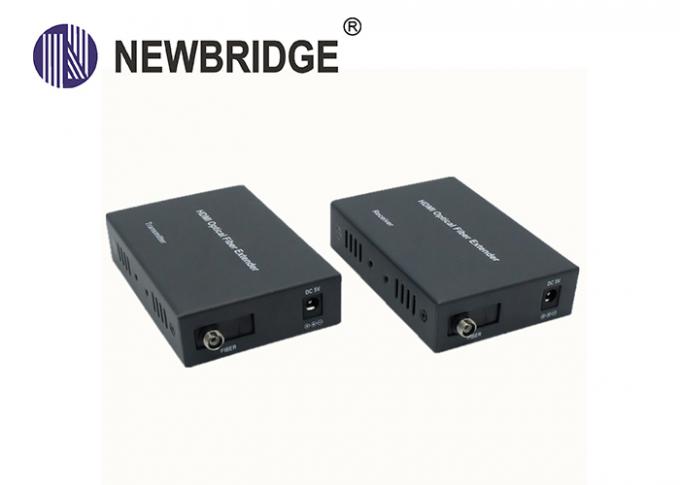

20km সমর্থন আইআর ট্রান্সমিশন পর্যন্ত HDMI ফাইবার অপটিক এক্সটেন্ডার
1. সংক্ষিপ্ত বিবরণ
নিউব্রিজ ® সরঞ্জামটি ফাইবার অপটিক কেবলের উপর দীর্ঘ দূরত্বের HDMI সংকেতগুলির এক্সটেনশান সরবরাহ করে, এটি 1080P এবং আইআর ট্রান্সমিশন পর্যন্ত উচ্চ রেজুলেশন সমর্থন করে। এক্সটেন্ডার অ্যাপ্লিকেশন বিস্তৃত জন্য ব্যবহার করতে পারেন উচ্চ স্থিতিশীলতা সঙ্গে তার দীর্ঘ স্থিতিশীলতা এবং শক্তিশালী নিরাপত্তা দ্বারা উচ্চ রেজল্যুশন দীর্ঘ দূরত্ব সংক্রমণ প্রয়োজন।
2.Feature
ইনস্টল, প্লাগ এবং খেলা সহজ |
3। আবেদন ডায়াগ্রাম
ট্রান্সমিটার:
রিসিভার:
পোর্ট নাম | বিবরণ |
এইচডিএমআই ইন / আউট | এইচডিএমআই সংকেত ইনপুট / আউটপুট |
আইআর ইন / আউট | ইনফ্রারেড সংকেত ইনপুট / আউটপুট |
তন্তু | অপটিক্যাল ফাইবার ইন্টারফেস |
ডিসি / 5V | পাওয়ার অ্যাডাপ্টার সকেট |
রিসেট | বোতামটি পুনরুদ্ধার করুন, ফ্যাক্টরি ডিফল্টে সিস্টেম সেটিং পুনরুদ্ধার করতে 5 সেকেন্ডের জন্য চাপুন |
LED নির্দেশক | বিবরণ |
LINK এ | অপটিক্যাল ফাইবার সিগন্যাল সংযোগ সূচক |
STA | ভিডিও সংকেত সংযোগ সূচক |
PWR | সিস্টেম শক্তি সূচক |
5. বিশেষ উল্লেখ
স্থিতিমাপ | বিবরণ | |
ভিডিও | স্ট্যান্ডার্ড | এইচডিএমআই 1.3; এইচডিসিপি 1.2 |
সর্বাধিক পিক্সেল ঘড়ি | 165MHz | |
সর্বোচ্চ তথ্য হার | 6.75Gbps | |
রেজোলিউশন রেঞ্জ | 1920X1080P @ 60Hz পর্যন্ত | |
সংযোগকারী | মহিলা এইচডিএমআই টাইপ একটি | |
impedance | 100Ω | |
অবলোহিত | ইন্টারফেস | 3.5 মিমি ইয়ারফোন আসন |
সংকেত টাইপ | ডিজিটাল | |
ট্রান্সমিশন দিক | একমুখী | |
ক্যারিয়ার ফ্রিকোয়েন্সি | 38kHz | |
অপটিক্যাল ফাইবার | ইন্টারফেস | এসসি / এফসি সংযোগকারী |
ফাইবার টাইপ | একক অবস্থা | |
তরঙ্গদৈর্ঘ্য | 1310nm, 1510nm | |
ইন্টারফেস ব্যান্ডউইথ | 155Mbps | |
ট্রান্সমিশন দূরত্ব | স্ট্যান্ডার্ড: 20km; | |
অন্যান্য | শক্তি সরবরাহ | পাওয়ার অ্যাডাপ্টার: ডিসি 5V / 2A |
বিদ্যুৎ অপচয় | MAX 5W | |
তাপমাত্রা | অপারেটিং: -5 ℃ ~ + 70 ℃ | |
শৈত্য | অপারেটিং: 5% ~ 90% | |
মাত্রা | 113 * 80 * 28mm | |
পাটা | 1 বছর বিনামূল্যে পাটা |
6 । আদেশ তথ্য
পার্ট নং | পণ্য বিবরণ | একক |
ND8110HF | এইচডিএমআই ফাইবার অপটিক এক্সটেন্ডার (প্যাকড), 1 * এইচডিএমআই + 1 * 100 এম একক ফাইবার, ভিডিও ও অডিও, 20 কেএম, এফসি পোর্ট, 1920 * 1080 @ 60Hz পর্যন্ত, HDMI1.3, HDCP1.2, DC5V2A | যুগল |
